شیر اطمینان گاز، هنگام افزايش فشار، بصورت خودکار باز شده و با تخلیه گاز به بیرون از خط گاز، فشار را مهار میکند. اين کنترل با توجه به فنري بودن به محض برگشت فشار به کمتر از حد تنظیم بسته می شود.

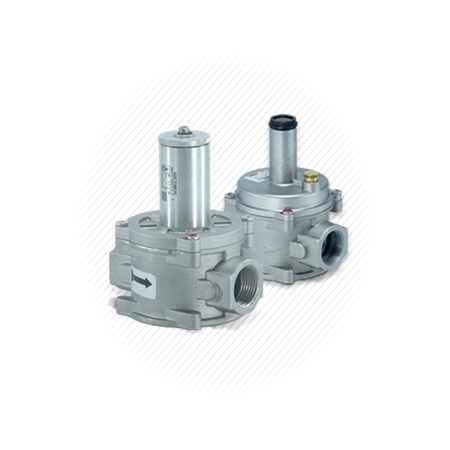

شیر اطمینان (Safety valve) یکی از تجهیزات اصلی در ایمنی خطوط گاز می‌باشد. این شیر در هنگام افزایش فشار، به صورت خودکار باز شده و با تخلیه گاز در فضای باز، فشار را مهار میکند. این کنترل با توجه به فنری بودن، در صورت کاهش فشار خط به مقدار تنظیمی شیر ، بسته می‌شود. استفاده از شیر اطمینان در صورتی که سرعت گاز در خط گاز از 30 m/s تجاوز کند حتما پیشنهاد می‌شود.
برخی از عواملی که ممکن است منجر به افزایش غیر مجاز فشار خط گاز شود و باعث شود شیر اطمینان عمل کرده و مقداری گاز از طریق مسیر خروجی به فضای باز منتشر کند عبارت است از:
اجزای اصلی شیر اطمینان شامل بدنه، درب، فنر، ... می‌باشد.
مکانیزم عملکردی شیر اطمینان (تخلیه) بر اساس استفاده از اصل تعادل نیرویی می‌باشد. دریچه عبور گاز در شیر به وسیله سوپاپ بسته می‌باشد. نیروی پشت سوپاپ یک نیروی فنری می‌باشد. در صورت افزایش فشار سیال (گاز) به مقداری که نیروی فشاری بتواند بر نیروی فنری غلبه کند مسیر عبور گاز باز شده و گاز را از طریق مسیر خروجی به فضایی باز منتقل میکند. زمانی که فشار خط به میزانی که نیروی فنری بتواند بر نیروی فشاری سیال غلبه کند، کاهش یابد کنترل بسته خواهد شد. پیچ تنظیم تعبیه شده روی شیر اطمینان این امکان را به کاربر می‌دهد که فشار عملکردی کنترل را متناسب با دامنه تنظیم فشار محصول تنظیم کند.
کنترل های استفاده شده در تصویر زیر عبارتند از:

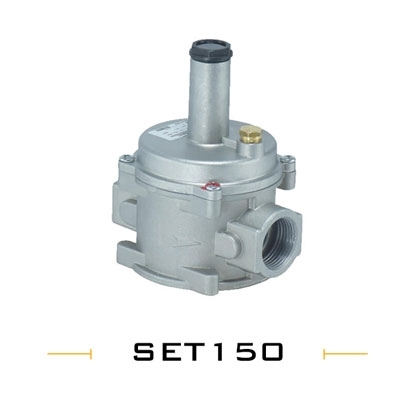

1- شیر اطمینان(تخلیه) SET150
2- شیر دستی SET271
3- فیلتر SET352X
4- شیر قطع سریع فشار بیشینه SET275
5- رگلاتور SET252H
