شیر های برقی ستاک: انتخابی هوشمند برای کنترل جریان گاز

شیر های برقی گاز، یکی از تجهیزات حیاتی در صنعت گاز است که برای کنترل جریان گاز در سیستم‌های صنعتی و خانگی استفاده می‌شوند. این شیرها با استفاده از برق و سیگنال های الکترونیکی قادرند جریان گاز را به صورت دقیق و دلخواه کنترل کنند. در این مقاله، به بررسی انواع شیر های برقی گاز و ویژگی‌های آنها می‌پردازیم.

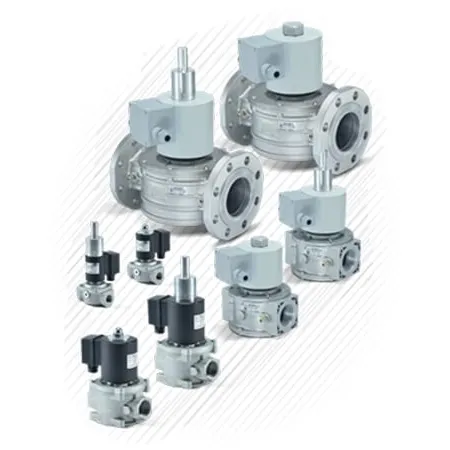

انواع شیر های برقی ستاک

۱. سریع باز شو و آرام باز شو

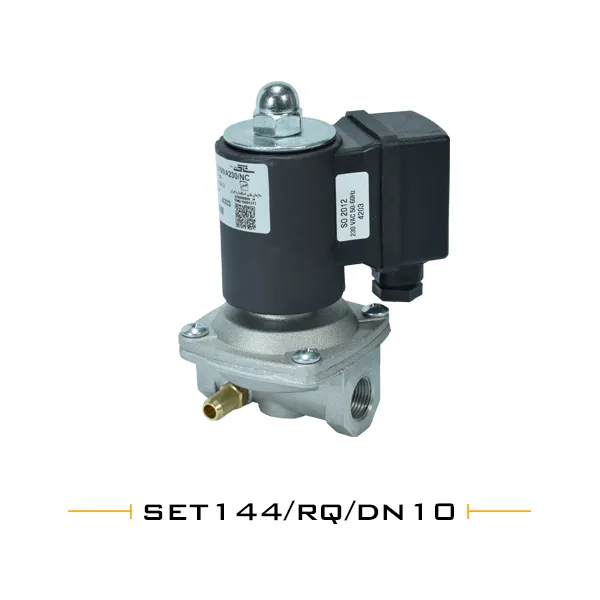

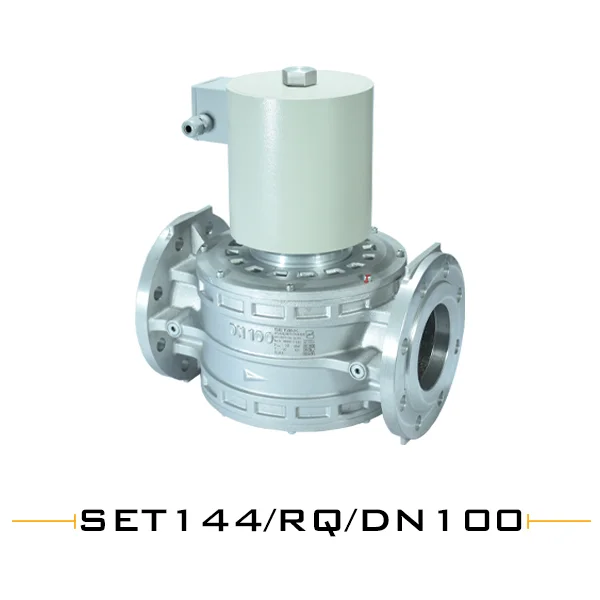

شیر برقی گاز سریع باز شو (شیربرقی تک ضرب)

در این نوع شیر با برق دار شدن بوبین، مسیر عبور جریان گاز به سرعت باز می شود و با قطع جریان برق، جریان گاز نیز مجددا قطع می شود. این نوع شیر برای جلوگیری از عبور گاز در مواقع اضطراری، واکنش سریع، کنترل و ایمنی بیشتر مورد استفاده قرار می‌گیرد.

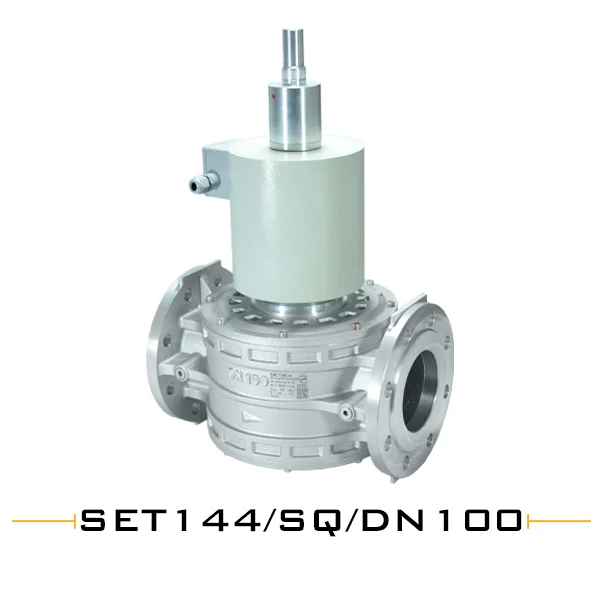

شیر برقی گاز آرام باز شو (شیربرقی تدریجی)

شیر برقی گاز آرام باز شو به صورت آرام (تدریجی) باز و به صورت سریع بسته می شود. شیرهای برقی آرام باز شو امکان کنترل بهتر و ایمن جریان خط گاز و شعله ناشی از این جریان را فراهم می کند. این شیرها معمولاً در سیستم‌هایی که نیاز به کنترل دقیق و پایداری در جریان گاز دارند، مورد استفاده قرار می‌گیرند. این امکان را به کاربر می دهد که با تنظیم زمان باز شدن شیر، مانع از ورود ناگهانی گاز با فشار و حجم زیاد به مصرف کننده شود و به عبارتی تشکیل شعله به صورت آرام و تدریجی صورت گیرد و از وقوع انفجار در مصرف کننده جلوگیری شود.

2. شیربرقی عادی بسته و عادی باز

شیر برقی عادی بسته (Normally Closed)

در وضعیت عادی و قطع بودن جریان الکتریسیته، این نوع شیرها بسته هستند و جریان گاز را قطع می‌کنند. وقتی برق به شیر می‌رسد، باز می‌شوند و جریان گاز از آن عبور می‌کند. این نوع شیر برای کاربردهایی که نیاز به قطع جریان گاز در صورت قطع برق دارند مورد استفاده قرار می‌گیرد. به عنوان مثال، در سیستم‌های ایمنی، خطوط و تاسیسات گاز، موتورخانه ها، نیروگاه ها، پتروشیمی‌ها، مشعل‌ها و دیگ‌های صنعتی، گلخانه ها، سیستم‌های آتش نشانی و سیستم‌های اضطراری و ... استفاده می‌شوند.

شیر برقی گاز عادی باز (Normally Open)

در وضعیت استراحت، این نوع شیرها باز هستند و اجازه عبور جریان گاز را می دهند. وقتی برق به شیر می‌رسد، بسته می‌شوند و جریان گاز متوقف می‌گردد. با قطع برق، شیر به حالت باز برمی‌گردد و جریان گاز از آن عبور می‌کند. این نوع شیر برای کاربردهایی که نیاز به جریان گاز در صورت قطع برق دارند مورد استفاده قرار می‌گیرد. به عنوان مثال، در سیستم‌های گرمایشی، سیستم‌های تهویه مطبوع و سیستم‌های صنعتی استفاده می‌شوند. یکی از کاربردهای فراوان این نوع شیرها به عنوان شیرهای تخلیه در خطوط گاز می‌باشد.

مثال نصب شیر برقی ستاک

کنترل های استفاده شده در تصویر زیر عبارتند از:

دستور عمل ها شیر برقی ستاک

ملاحظات پیش از نصب

• مسیر گاز باید بسته شده و تا پایان تحت نظارت باشد.
• دقت شود تمامی اجزا و لوله ها باید تمیز و عاری از هرگونه جسم خارجی باشند.
• اطمینان حاصل کنید فشار خط گاز کمتر از فشار بیشینه مشخص شده روی برچسب کنترل باشد.
• در صورت استفاده از اتصال غیر استاندارد با رزوه موازی طول رزوه روی لوله باید متناسب با طول رزوه کنترل باشد تا به قطعات داخلی آسیب نزند.
• پیش از انجام هرگونه سیم کشی از قطع بودن برق اطمینان پیدا کنید.
• برای اتصالات فلانچی باید از توازی فلانچها و متناسب بودن فضا با توجه ضخامت گازبندها اطمینان حاصل شود.

نصب

کنترل را روی لوله یا هر وسیله دیگری که ثابت است و تکیه گاه مناسبی دارد بسته و آب بندی کنید به علامت جهت عبور گاز روی کنترل توجه شود.

ملاحظات

• کنترل هیچ گاه به طور معکوس به نحوی که واحد برق آن به سمت پایین باشد، نصب نشود.
• محصول ترجیحاً عمودی در حالتی که واحد برق آن به سمت بالا باشد نصب گردد. در بقیه حالات باید از کارکرد صحیح کنترل اطمینان حاصل شود.
• سیم تغذیه ورودی نباید مستقیما به سیم پیچ متصل شود این کار باید از طریق پایانه اتصال و برد موجود روی کنترل انجام شود.
• در سیم کشی پایانه اتصال از سیم ۳۰/۷۵mm با قطر روکش خارجی mm و با سرسیم مناسب استفاده گردد. سیم ها باید دارای حداکثر ولتاژ مجاز ۳۰۰۷ و بیشینه دمای مجاز ۱۰۰ باشند.
• کنترل باید از طریق پایانه ورودی یا از طریق لوله ها به زمین متصل باشد سیم ارت وصل باشد.

توجه : هنگام تعمیر و نگهداری استفاده از هرگونه روغن خصوصا بین سیلندر و پیستون ممنوع است.

توجه : واحد برق یا بوبین هیچگاه بدون قرار گرفتن بروی شیر به منبع تغذیه متصل نشود.

هشدار

• کنترل تنها باید برای هدفی که ساخته شده است مورد استفاده قرار گیرد.
• مشتری اجازه استفاده از سیالی به غیر از آنچه بیان شده را ندارد.
• انتخاب نصب و نگهداری هر محصول باید توسط افراد متخصص و پس از مطالعه داده های فنی و دستور العمل ها انجام شود.
• شرایط کنترل باید در محدوده های تعیین شده روی برچسب محصول و مشخصات داده شده در این راهنما باشد. مشتری مسئول عملکرد صحیح سایر کنترلها به منظور حفظ محدوده های مجاز میباشد.
• در صورت نیاز به انجام تعمیرات یا تعویض قطعات تنها قطعات تایید شده توسط سازنده میتوانند استفاده شوند در صورت استفاده از قطعات متفرقه نه تنها ضمانت و پشتیبانی خاتمه مییابد بلکه احتمال اشکال در عملکرد کنترل نیز وجود دارد.
• اگر کنترل در محیط باز نصب میشود لازم است تا سقفی به منظور حفاظت در مقابل باران و اکسیده شدن روی آن نصب گردد. سازنده مسئولیتی در خصوص خسارات به وجود آمده در اثر استفاده نادرست را ندارد.
• محصول تنها با برق تک فاز کار میکند و برق سه فاز به آن آسیب می رساند.
• از واحد برق به عنوان اهرم برای نصب استفاده نشود.
• از نصب محصول در نزدیکی وسایلی که ممکن است از دمای بالای سیم پیچ آسیب ببینند، خودداری شود.

جابه جایی، انبارش و مصرف

• هنگام جابه جایی مراقب باشید کنترل ضربه نخورد و دچار لرزشهای شدید نشود.
• اگر بر روی بخشی از کنترل هرگونه عملیات سطحی مثل رنگ نشانه گذاری و... انجام شده است مراقب باشید آسیبی به آن وارد نشود.
• دمای محیط برای جابه جایی یا انبارش باید در محدوده مجاز روی برچسب کنترل باشد.
• اگر کنترل بعد از جابه جایی بلافاصله نصب نمیگردد لازم است در محیطی تمیز و خشک نگهداری شود.
• در رطوبت بالا لازم است از خشک کن یا وسایل گرم کننده برای جلوگیری از تولید شبنم استفاده شود.

شرایط ضمانت و بیمه شیر برقی ستاک

ضمانت

ضمانت از تاریخ تولید به مدت ۲۴ ماه است. این ضمانت شامل رفع اشکال احتمالی و حتی در صورت لزوم تعویض میشود. خریدار میتواند از طریق نشانی ارتباطی داده شده در بسته بندی کنترل از وضعیت ضمانت و پشتیبانی آن اطلاع دقیق تر حاصل نماید. همچنین این محصول مشمول ۱۲۰ ماه خدمات پشتیبانی و قطعات یدکی است.

آسیب های ناشی از :

• استفاده نادرست
• عدم رعایت الزامات شرح داده شده در کاتالوگ
• عدم رعایت مقررات مرتبط با نصب
• دست کاری اصلاح و استفاده از قطعات یدکی غیر اصلی

تحت پوشش ضمانت نخواهد بود. همچنین ضمانت شامل خسارات ناشی از تعمیر و نگهداری نادرست و کاربری اشتباه نخواهد شد.

بیمه

این کنترل مشمول ۶۰ ماه بیمه مسئولیت مدنی از تاریخ تولید است.

محدوده مکانی خدمات ضمانت پشتیبانی و بیمه

ضمانت، پشتیبانی و بیمه محدود به کشور جمهوری اسلامی ایران است. بدیهی است در موارد صادراتی مقررات در توافق نامه با مشتری بصورت خاص منعکس میگردد.
