رگلاتور گاز مایع

رگلاتور گاز مایع

رگلاتور گاز مایع در واقع قلب یک خط گاز مایع هستند، و باید فشار خط را درحالیکه فشار مخزن می تواند بین 8 تا PSIG 220 تغییر کند، برای مصرف کننده ها ثابت نگه دارند. این در حالی است که نرخ مصرف وسایل نیز به طور متناوب تغییر می کند. رگلاتور گاز مایع یکی از اجزای اساسی در سیستم های تأمین و کنترل گاز مایع مانند پروپان، بوتان و گاز طبیعی مایع (LPG) هستند. این گازها معمولاً در فشار بالا و دمای پایین به صورت مایع قرار دارند. در ادامه به دو روش برای تامین فشار گاز مصرفی اشاره می گردد:

الف-رگلاتور گاز مایع دو مرحله ای (روش ترجیحی)

استفاده از سامانه دو مرحله ای تنظیم نهایی دقیقی ارائه می دهد که در نتیجه به تعمیر و نگهداری کمتری هم نیاز خواهد بود. رگلاتور گاز مایع قرمز فشار بالا مرحله اول SET291 در سامانه های دو مرحله ای فشار را در دامنه قابل تنظیم (PSIG 1-5) 70-350 میلی بار با کیفیت بالایی کاهش می دهد.

رگلاتور گاز مایع قهوه ای فشار پایین مرحله دوم SET292 فشار کاهش داده شده مرحله اول را به فشار مصرف، معمولا ("11 ستون آب) 28 میلی بار می رساند. فشار خروجی می تواند در دامنه ("13-"9 ستون آب) 23-33 میلی بار تنظیم شود.

ب-رگلاتور زرد تک مرحله ای (روش غیر ترجیحی)

رگلاتور گاز مایع زرد تک مرحله ای SET293 فشار مخزن را در یک مرحله به فشار مصرف می رساند. فشار خروجی می تواند در دامنه 23-33 میلی بار تنظیم شود. با توجه به تک مرحله ای بودن علی رغم کاهش قیمت در اجرا، علاوه بر پایین بودن کیفیت فشار خروجی، ظرفیت گاز کم تری قابل تامین بوده و ممکن است محدودیت های دیگری نیز بوجود آید که در ادامه اشاره می گردد.

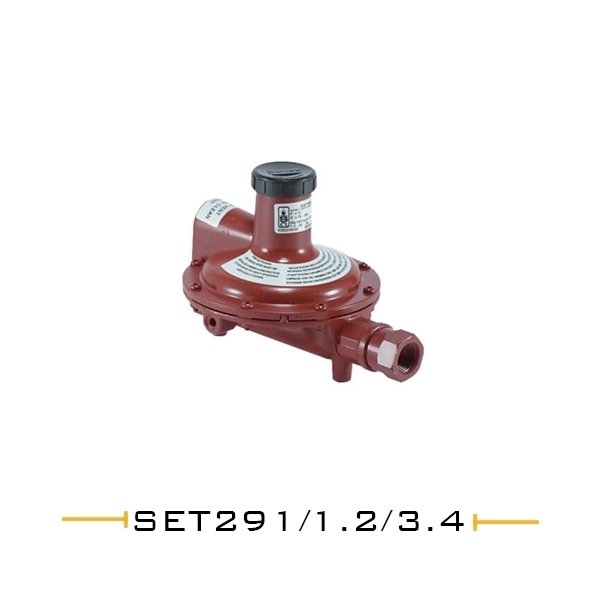

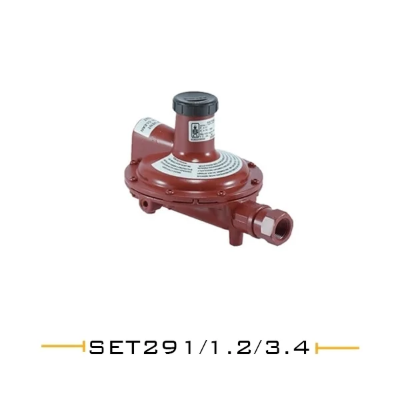

شرح رگلاتور گاز مایع قرمز فشار بالا مرحله اول SET291

این رگلاتور برای تامین گاز مایع مورد نیاز به عنوان رگلاتور مرحله اول در سیستم های دو مرحله ای و در مشعل های فشار بالا برای کوره های صنعتی یا دیگ های بخار بصورت یک مرحله ای نیز کاربرد دارد. این رگلاتور همچنین میتواند در خروجی یک سامانه چند سیلندری نصب گردد. کنترل SET291 دارای شیر اطمینان (تخلیه) داخلی بوده و مسیر تنفس بزرگ تعبیه شده ی آن در سمت خروجی قرار دارد تا از یخ زدگی و ورود ذرات خارجی به داخل جلوگیری گردد.

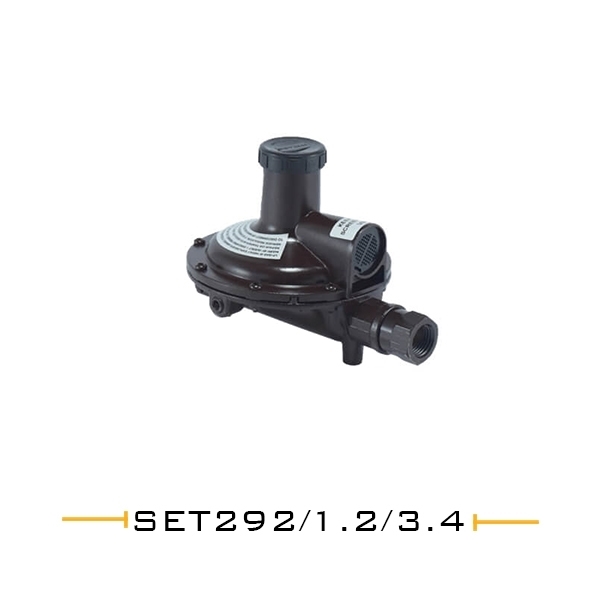

شرح رگلاتور گاز مایع قهوه ای فشار پایین مرحله دوم SET292

این رگلاتور برای تامین گاز مایع مورد نیاز به عنوان رگلاتور مرحله دوم در سامانه های دو مرحله ای استفاده میشود این رگلاتور همچنین میتواند در خروجی یک سامانه چند سیلندری بعد از رگلاتور قرمز نصب گردد. کنترل SET292 دارای شیر اطمینان (تخلیه) داخلی بوده و مسیر تنفس بزرگ تعبیه شده ی آن در سمت ورودی قرار دارد تا از یخ زدگی و ورود ذرات خارجی به داخل جلوگیری گردد.

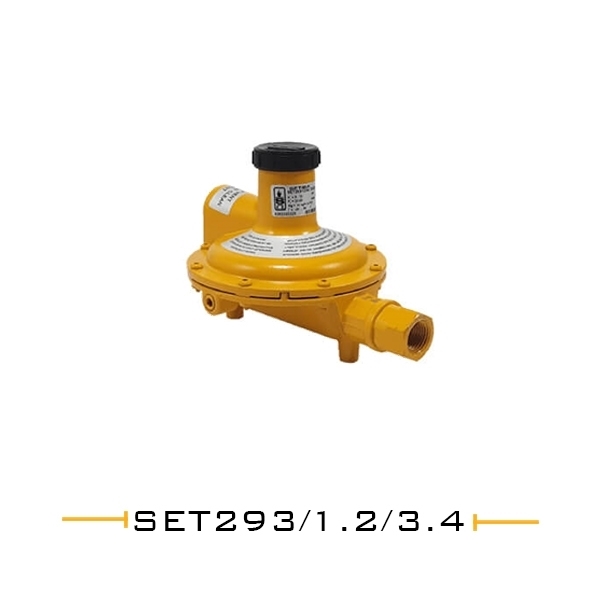

شرح رگلاتور گاز مایع زرد تک مرحله ای SET293

این رگلاتور در یک مرحله فشار مخازن گاز مایع را به فشار مناسب برای مصرف کننده کاهش میدهد کنترل SET293 دارای شیر اطمینان (تخلیه) داخلی بوده و مسیر تنفس بزرگ تعبیه شده ی آن در سمت خروجی قرار دارد تا از یخ زدگی و ورود ذرات خارجی به داخل جلوگیری گردد. البته استفاده از این رگلاتور محدودیتهایی از جمله ظرفیت پایین و پایداری کمتر نسبت به رگلاتورهای دو مرحله ای را داراست که در ادامه به طور دقیق تر توضیح داده خواهد شد

مثال کد سفارش

نوع کالا                      SET291

اندازه ی رزوه ورودی و خروجی           1212/

فشار خروجی(350mbar تا 70)     70350/

کد سفارش            SET291/1212/70350

مزیت رگلاتور گاز مایع دو مرحله ای

استفاده از رگلاتور گاز مایع دو مرحله ای چهار مزیت دارد

1. فشار خروجی پایدار و ثابت: یک سیستم دو مرحله ای از یک رگلاتور گاز مایع فشار بالا در طرف مخزن برای جبران فشارهای ورودی متنوع و یک رگلاتور گاز مایع فشار پایین در نزدیکی مصرف کننده ها برای ثابت نگه داشتن فشار گاز ورودی به مصرف کننده ها تشکیل شده است که کمک میکند تا مجموعه با حداکثر بهره وری و کمترین خرابی به کار خود ادامه دهد. سامانه های دو مرحله ای نوسانات فشار خروجی را با بالاترین کیفیت و در محدوده ۲/۵ میلی بار نگه می دارند.
2. کاهش یخ زدگی: یخ زدگی رگلاتور هنگامی رخ میدهد که رطوبت گاز بر روی سطوح سرد نازل یخ میزند نازل به دلیل اینکه گاز پرفشار بعد از آن انبساط پیدا میکند سرد می شود. رگلاتورهای دو مرحله ای به خوبی با تقسیم کاهش فشار بین دو رگلاتور فشار را تا فشار ۲۷ میلی بار برای مصرف کاهش میدهند. این کار باعث کمتر سرد شدن هر رگلاتور و در نتیجه کاهش یخ زدگی میشود همچنین گاز با خروج از رگلاتور گاز مایع قرمز وارد خط انتقال مرحله اول میشود و با دریافت حرارت از محیط دمای آن افزایش می یابد. این عامل نیز باعث کاهش احتمال یخ زدگی در رگلاتور گاز مایع دو مرحله ای خواهد شد.
3. نصب اقتصادی: در رگلاتور تک مرحله ای لوله گاز بین رگلاتور و مصرف کننده باید به اندازه کافی قطور باشد تا بتواند ظرفیت گاز مورد نیاز را در فشار ۲۷ میلی بار انتقال دهد ولی در رگلاتور دو مرحله ای خط انتقال بین رگلاتور اول و دوم با توجه به اینکه فشار حدود ۳۵۰ میلی بار است کوچک تر میباشد و هزینه صرفه جویی شده در لوله کشی صرف خرید رگلاتور گاز مایع دوم میشود. در مناطقی که دما هوای زمستان بسیار کم است باید رگلاتور گاز مایع اول به نحوی تنظیم شود که گاز مایع بعد از آن دوباره مایع نشود. به طور مثال اگر دما محیط ۳۰ درجه سانتی گراد باشد نباید فشار در رگلاتور گاز مایع اول بیشتر از ۷۰۰ میلی بار تنظیم شود و اگر دما به ۳۷ درجه سانتی گراد می رسد نباید فشار بیشتر از ۳۴۰ میلی بار تنظیم شود. همچنین خطوط قدیمی تک مرحله ای گاز میتوانند به دو مرحله ای تبدیل شوند در صورتی که بار اضافی به خط تحمیل نشود.
4. امکان اضافه شدن مصرف کننده: رگلاتور گاز مایع دو مرحله ای با توجه به نحوه نصب میتوانند دارای درجه آزادی زیادی باشند مصرف کننده های جدید میتوانند بعد از اجرای خط گاز رگلاتور گاز مایع فشار بالا افزایش فشار را میتواند تحمل کند همراه با اضافه کردن رگلاتور گاز مایع دوم به خط گاز اضافه شوند.

نحوه و نکات نصب رگلاتور گاز مایع

نحوه نصب رگلاتور گاز مایع ستاک در داخل ساختمان

رگلاتور گاز مایع که داخل ساختمان نصب میشوند باید به محیط بیرونی لوله کشی شوند برای حفظ ویژگی ظرفیت تخلیه شیر اطمینان رگلاتور گاز مایع باید سایز لوله ها هم اندازه سایز خروجی رگلاتور باشند. برای لوله کشی به سمت بیرون رگلاتور گاز مایع فشار پایین SET292 صفحه محافظ دریچه تنفس را جدا کرده و لوله ۳/۴ اینچی را در رزوه دریچه در پوش ببندید و لوله کشی را تا قسمت بیرونی ساختمان ادامه دهید در خروجی لوله یک درپوش محافظ قرار دهید زانویی را به نحوی نصب کنید که دریچه به سمت پایین باشد. لوله کشی باید به نحوی باشد که از ورود آب و حشرات یا هر ماده دیگری که میتواند موجب مسدود شدن لوله شود. جلوگیری شود خروجی لوله تخلیه باید حداقل ۱ متر با هر ورودی دیگری فاصله داشته باشد.

هشدار از رگلاتور گاز مایع با فشار ورودی بیشتر از ۳۰۰ میلی بار ( psi) داخل ساختمان استفاده نکنید.

هشدار اگر محصول در محیط باز نصب می شود، باید به گونه ای باشد که دریچه تنفس به سمت بالا نباشد چراکه در این حالت آب و حشرات یا هر ماده دیگری می تواند موجب مسدود شدن دریچه و خرابی رگلاتور گاز مایع شود.

نصب در زیر زمین

در تاسیسات زیر زمین باید لوله دریچه ها به میزان حداقل ۱۰ سانتی متر بالاتر از سطح زمین قرار گرفته باشند و از ورود هرگونه آب حشرات و اجسام خارجی محافظت شده باشند توجه شود اگر آب روی سطح زمین جمع شده و سطح آن بالاتر از لوله ها دریچه ها آمده باشد رگلاتور گاز مایع باید تعویض و مکان آن هم تغییر کند.

لوله انتقال مسی

اگر میخواهید یک رگلاتور قدیمی با لوله های مسی را تعویض کنید به یاد داشته باشید که لوله ها را هم تعویض کنید این لوله ها دچار خوردگی و رسوب میشوند و اخلال در جریان گاز رخ میدهد خوردگی ممکن است باعث پوسته شدن شود و بین اریفیس رگلاتور و نشیمن قرار گیرد و از قفل شدن رگلاتور در جریان صفر جلوگیری کند.

دریچه تنفس رگلاتور گاز مایع

مواردی مانند یخ زدگی آب باران تگرگ ،برف یخ و گل ولای میتوانند مانع از تخلیه گاز یا تبادل هوا و جلوگیری از عملکرد صحیح رگلاتور گاز مایع شوند. این اتفاق در فشارهای بالا میتواند موجب انفجار در خط گاز شود در نتیجه دقت شود تا تمامی منافذ باید به طور کامل باز و تمیز باشند. در حالت کلی بهتر است که دریچه تنفس به سمت پایین باشد یا زیر یک سقف محافظ قرار داشته باشند. اگر دریچه تنفس مسدود شده است یا محافظ آن گم شده است باید در اسرع وقت آن دریچه تمیز گردد یا محافظ آن جایگزین شود. اگر هم جسم خارجی داخل دریچه رفته است باید آن را خارج کرد.

هشدار رگلاتور گاز مایع باید تا هر منبع قابل اشتعال یا ورودیهای هوای وسایل حداقل ۲ متر فاصله داشته باشد. همچنین لازم است تا با ورودی های ساختمان نیز حداقل ۱ متر فاصله داشته باشد.

آزمایش و عیب یابی رگلاتور گاز مایع

آزمایش نشتی برای نصب

طبق استاندارد NFPA۵۴ داریم:

آزمایش نشتی برای مجموعه هایی است که به تازگی نصب شده اند یا سیستمهایی که قرار است مجددا مورد استفاده قرار گیرد. این آزمایش باید بر روی تمامی لوله ها اتصالات رگلاتورها و شیرهای مجموعه انجام پذیرد.

الف. روش آزمایش برای خط فشار پایین

در این روش از یک گیج فشار سنج یا مانومتر آبی استفاده میشود تا افت فشار در اثر نشتی در مجموعه بدست آید.

مرحله ۱. ابتدا تمامی اتصالات شیرها و مصرف کننده ها را بررسی کنید و از محکم بودن اتصالات اطمینان یابید. سپس همه آنها را قطع کرده و جریان به مصرف کننده ها را ببندید.

مرحله ۲. گیج فشار سنج یا مانومتر را به اریفیس شمعک های بالایی اجاق گاز متصل کنید.

مرحله ۳. شیر مخزن را باز کرده و گاز را به داخل خط بفرستید چند ثانیه ای آن را باز نگه داشته و سپس آن را محکم ببندید. سپس شیر مصرف کننده ها را باز کنید اگر فشار به کمتر از ۲۸ میلی بار (۱۱) ستون آب رسید مرحله سوم را دوباره تکرار کنید.

مرحله ۴. اکنون شیر مشعل مصرف کننده یا شمعک آن را باز کنید تا جریان گاز باز شده و فشار خط گاز به ۲۲ میلی بار (۹) ستون (آب) برسد.

در صورت ثابت ماندن فشار به مدت سه دقیقه مجموعه از نظر نشتی بسیار خوب و محکم میباشد. افت فشار در این مدت نشان دهنده نشتی در مجموعه میباشد. در صورت وجود نشتی اتصالات و نقاطی را که امکان نشتی در آن محلها وجود دارد را با یک آشکارساز گاز مورد تأیید مانند آب و صابون با یک محلول اشتعال ناپذیر معادل آزمایش کنید.

به دلیل اینکه برخی محلولهای استفاده شده برای تشخیص نشتی همانند آب و صابون خورنده میباشد و امکان رشد ترک را فراهم می آورند. بعد از آزمایش لوله ها را با آب بشویید مگر اینکه مطمئن باشید که محلول استفاده شده خورنده نمیباشد. هرگز با مشعل باز آزمایش را انجام ندهید. اگر فشار مجموعه در حین آزمایش افزایش مییابد به احتمال زیاد شیر مخزن به طور کامل بسته نشده است. در این صورت شیر مخزن را کاملا ببندید و مرحله چهارم را دوباره تکرار کنید.

ب. روش آزمایش برای خط فشار بالا

مرحله ۱. ابتدا تمامی اتصالات شیرها و مصرف کننده ها را بررسی کنید و از محکم بودن اتصالات اطمینان یابید. سپس همه آنها را قطع کرده و جریان به مصرف کننده ها را ببندید.

مرحله ۲. یک فشار سنج فشار بالا را روی آداپتور متصل کنید سپس یک سر آداپتور را بر روی شیر مخزن نصب کرده و سر دیگر را به به لوله گاز ورودی رگلاتور متصل کنید.

مرحله ۳. شیر مخزن را باز کنید تا فشار خطوط گاز افزایش پیدا کند و فشار سنج مقدار bar را نشان دهد.

مرحله ۴. شیر مخزن را محکم ببندید به مقدار فشاری که فشار سنج نشان میدهد توجه داشته باشید. سپس به آرامی یکی از مصرف کننده ها را باز کنید تا فشار به ۱۰۰mbar برسد.

اگر مقدار فشار به مدت ۳ دقیقه ثابت بماند میتوان گفت که مجموعه آبند میباشد و در صورت افت فشار مجموعه دارای نشتی میباشد. اتصالات و نقاطی را که امکان نشتی در آن محلها وجود دارد را با یک آشکارساز گاز مورد تأیید مانند آب و صابون یا یک محلول اشتعال ناپذیر معادل آزمایش کنید. توجه به دلیل اینکه برخی محلولهای استفاده شده برای تشخیص نشتی همانند آب و صابون خورنده میباشند و امکان رشد ترک را فراهم می آورند بعد از آزمایش لوله ها را با آب بشویید مگر اینکه مطمئن باشید که محلول استفاده شده خورنده نمی باشد. هرگز با مشعل باز آزمایش را انجام ندهید اگر فشار مجموعه در حین آزمایش افزایش مییابد به احتمال زیاد شیر مخزن به طور کامل بسته نشده است. در این صورت شیر مخزن را کاملا ببندید و مرحله چهارم را دوباره تکرار کنید.

مرحله ۵. آداپتور را از شیر قطع سریع فشار بیشینه جدا کنید لوله گاز را دوباره متصل و محکم کنید و با آب و صابون یا محلول های دیگر اتصال را بررسی کنید.

مرحله ۶. در صورت لزوم مراحل ۲ تا ۴ را با روش مانومتر انجام دهید. هرگز نشتی را با شعله باز بررسی نکنید.

عیب یابی قفل شدن رگلاتور

در محصولات جدید که به طرز صحیح نیز نصب شده اند اخلال در قفل شدن رگلاتور خیلی کم رخ میدهد. این اتفاق بیشتر به دلیل ورود اجسام خارجی از بالا دست جریان و قرار گرفتن آنها بر روی نشیمن میباشد که این مشکل باعث قفل نشدن کامل رگلاتور می گردد. در اینجا روشی را شرح خواهیم داد که به احتمال زیاد مشکل رگلاتور را برطرف خواهد کرد. این فرآیند حتما باید توسط تعمیر کار مجاز انجام گردد. پس در صورتی که قفل شدن رگلاتور به درستی اتفاق نمی افتد رگلاتور را باز کرده و از نظر نشتی کنترل کرده و خط گاز را نیز کنترل کنید.
در صورت نبود عیب مراحل زیر را انجام دهید:

1. ورودی رگلاتور را با یک آچار نگه داشته و با یک آچار دیگر نازل را گرفته و بصورت ساعتگرد آن را باز کنید مراقب باشید به نازل و گازبند آسیبی نرسد.
2. نشیمن را بررسی کرده و با یک پارچه خشک تمیز کنید نازل را نیز بررسی کرده و تمیز کنید.
3. همانند باز کردن گازبند را داخل نازل قرار داده و با دو آچار نازل و ورودی را گرفته به طور پادساعتگرد آن را محکم کنید میزان گشتاور لازم برای محکم شدن نازل . ۴۷ میباشد. مراقب باشید تا به رزوه ها آسیبی نرسد. بعد از انجام این مراحل لوله ها را نیز مورد بازرسی قرار دهید و تمیز کنید. لوله های انتقال گاز جدید استفاده کنید رگلاتور را در خط گاز نصب کرده و خط را از نظر نشتی و عملکرد مناسب بررسی کنید.

نشتی و فشار قفل رگلاتور گاز مایع

پس از آزمایشهای بالا همه مصرف کننده ها را قطع کرده و بررسی کنید که نشیمن دچار ساییدگی نشده باشد یا اینکه به دلیل تلفات زیاد ناشی از کوچک بودن لوله ها سوپاپ خیلی بالا تنظیم نشده باشد. در صورت وجود این معایب فشار خروجی کمی افزایش مییابد به این فشار جدید فشار قفل شدن گویند. فشار قفل شدن نباید بیشتر از ۱۳۰ فشار خروجی تنظیم شده رگلاتور باشد. افزایش فشار سریع بالاتر از این نقطه بیانگر کوچک بودن اندازه لوله ها میباشد. این آزمایش را برای ۵ دقیقه یا بیشتر انجام دهید. اگر فشار به صورت تدریجی افزایش پیدا میکند احتمالا سوپاپ رگلاتور به طور مناسب روی نشیمن قرار نگرفته است. نازل ورودی رگلاتور را از نظر آلودگی خراش و خش و نیز دیسک نشیمن را از نظر علائم سایش بررسی کنید و در صورت لزوم جایگزین نمایید.

استفاده صحیح از شیر قطع جریان اضافی

هدف اصلی استفاده از شیر قطع جریان اضافی محافظت در برابر جریان اضافی در زمانی است که لوله ها دچار شکستگی یا شلنگی دچار پارگی شده است هنگامی که به شکستگی یا پارگی اشاره میکنیم، جدایی کامل فرض میشود واضح است در صورتی که خرابی در حد یک ترک یا خراش در لوله ها باشد مقدار جریان تلف شده محدود میباشد و ممکن است مقدار کافی بخار یا مایع برای اینکه شیر بسته شود، خارج نگردد.

هنگامیکه شیر قطع جریان اضافی باز است اجازه عبور گاز از دو طرف را میدهد ولی مقدار جریان فقط از یک سمت کنترل میشود. بر روی آن یک فلش زده شده است که جهتی را نشان میدهد که عبور گاز در آن سمت کنترل میشود. اگر جریان گاز در آن جهت از مقدار تعیین شده تجاوز کند شیر به طور خودکار بسته میشود.

با توجه به اینکه شیر به دلیل جریان اضافی بسته میشود لوله های پس از آن باید به مقدار کافی بزرگ باشند تا در مقابل جریان مقاومت زیادی نداشته باشند. اگر لوله کشی بیش از حد طولانی باشد یا با تعداد زیادی زانویی و انواع اتصالات مواجه است تمهیدات لازم برای بزرگتر کردن اندازه آنها باید در نظر گرفته شود. هرگز از اندازه لوله کوچکتر از شیر حداقل فشار استفاده نشود.

بهتر است شیر قطع جریان اضافی به نحوی انتخاب گردد که جریان تا ۵۰ بیشتر از جریان عادی خط گاز نیز از آن عبور داده شود. این موضوع بسیار مهم است زیرا در صورتیکه محدوده عملکرد شیر نزدیک به جریان عادی خط باشد ممکن است شیر به دلیل برخی تغییرات در خط گاز به طور متناوب یا لحظه ای قطع و وصل گردد. به طور مثال به دلیل وصل سریع امکان قطع شدن جریان توسط شیر وجود دارد.

شیر جریان اضافی باید در هنگام نصب و نیز دوره ای آزمایش شود که بهتر است فاصله این آزمایشها کمتر از یک سال باشد. این آزمایش باید شامل یک شبیه سازی شکست در خط گاز باشد که به صورت باز کردن سریع یک شیر در دورترین نقطه باشد که شیر حداقل فشار آنجا را پوشش میدهد اگر شیر در این حالت جریان را قطع کرد می توان انتظار داشت که در صورتیکه شکستگی در مکانی نزدیک تر به شیر رخ دهد. جریان قطع گردد.

شیر اطمینان (تخلیه)

هنگامی که فشار مخزن زیاد میباشد از نزدیک شدن به شیر اطمینان بپرهیزید شیر اطمینان فشار اضافی و بیش از حد مخزن را به محیط اطراف تخلیه میکند که این فشار بیش از حد میتواند به دلایلی همچون پر شدن بیش از حد مخزن گرم شدن زیاد مخزن یا افزایش فشار بخار رخ داده باشد. حداقل میزان فشار مورد نیاز جهت تخلیه برای هوا در ۱۲۰% حداکثر فشار مجاز باید رخ دهد که البته این استاندارد برای خطوط ثابت میباشد. برای خطوط متحرک باید به استاندارد حمل و نقل برای گازهای مایع مراجعه شود.

مزیت ها

از مزیت های استفاده از رگلاتور گاز مایع می توان به موارد زیر اشاره کرد:

1. ایمنی

رگلاتور گاز مایع با تنظیم دقیق فشار، به کاربر اجازه می دهند فشار گاز را در محدوده ایمن تنظیم کند. این باعث می شود که فشار گاز در محدوده ایمن مانده و خطرات احتمالی از جمله افزایش فشار، نشت گاز و انفجار کاهش یابد.

2. قابلیت تنظیم

رگلاتور گاز مایع با وجود ولوم های تنظیم فشار، به کاربر اجازه می دهد، فشار را به میزان مورد نیاز تنظیم کند. این امکان به کاربر اجازه می دهد تا فشار گاز را بر اساس نیاز خود تنظیم کند و برای هر نوع دستگاه مصرف کننده، فشار مناسب را فراهم کند.

3. قابلیت استفاده در دماهای پایین

رگلاتور گاز مایع قادر به کارکرد در دماهای پایین هستند و گاز مایع را به صورت مایع در دماهای پایین حفظ می کنند.

کاربردها

رگلاتور گاز مایع (Liquefied Regulators) در صنایع استفاده های مختلف گسترده ای دارند. برخی از کاربردهای اصلی آنها عبارتند از:

1. صنعت گرمایش

در صنعت گرمایش، رگلاتور گاز مایع برای تنظیم فشار گاز مایع در سیستم های گرمایشی استفاده می شوند. این رگلاتورها به طور خاص در سیستم های گرمایشی خانگی، هتل ها، ساختمان های تجاری و صنعتی استفاده می شوند.

2. صنعت پخت و پز

در صنعت غذا، رگلاتور گاز مایع برای تنظیم فشار گاز مایع در دستگاه های پخت و پز مانند اجاق گاز، فرهای صنعتی و دستگاه های آشپزی صنعتی استفاده می شوند.

3. استفاده خانگی

رگلاتور گاز مایع در استفاده های خانگی مانند اجاق گاز، گریل گازی، بخاری و دیگر دستگاه های خانگی که از گاز مایع استفاده می کنند، استفاده می شوند.

4. صنعت خودروسازی

در صنعت خودروسازی، رگلاتور گاز مایع برای تنظیم و کنترل فشار گاز مایع در سیستم های سوختی خودروها استفاده می شوند.

5. صنعت پتروشیمی

در صنعت پتروشیمی، رگلاتور گاز مایع برای تنظیم فشار گازهای پروپان، بوتان و نفت مایع در فرآیندهای تولید و فرآوری محصولات پتروشیمی استفاده می شوند.

6. کمپینگ و فعالیت های فضای باز

در فعالیت های خارج از ساختمان مانند کمپینگ، مسافرت و فعالیت های فضای باز، رگلاتور گاز مایع برای تنظیم فشار گاز مایع در دستگاه های آشپزی متنقل مانند گریل گازی و دستگاه های پخت و پز مورد استفاده قرار می گیرند.

به طور کلی، رگلاتور گاز مایع در هر مکانی که نیاز به تنظیم و کنترل فشار گاز مایع وجود دارد، استفاده می شوند. این رگلاتورها به عنوان یک قطعه اساسی در ایمنی و عملکرد صحیح گازهای مایع مورد استفاده قرار می گیرند.

اجزا

رگلاتور گاز مایع، از چندین قطعه تشکیل شده اند که هر کدام نقش وظایف مشخصی در عملکرد آنها دارند. برخی از اجزای مهم رگلاتور گاز مایع عبارتند از:

1. بدنه (Body):

بدنه رگلاتور که معمولاً از فولاد ساخته می شود، وظیفه نگهداری و حمایت از سایر اجزا را دارد.

2. ورودی (Inlet Valve):

دریچه ورودی برای ورود گاز مایع به رگلاتور استفاده می شود.

3. اتصال خروجی (Outlet Valve):

اتصال خروجی برای خروج گاز با فشار کمتر از رگلاتور استفاده می شود.

4. فنر :

با استفاده از تنظیم فنر و ایجاد نیروی فنری در رگلاتور میتوان میزان فشار خروجی در رگلاتور را تنظیم کرد.

5. سوپاپ ایمنی (Safety Valve):

سوپاپ ایمنی در صورت افزایش غیرمجاز فشار، به منظور جلوگیری از شکستن رگلاتور و خطرات احتمالی نصب می شود. این سوپاپ به صورت خودکار فشار را تخلیه می کند.

این اجزا تنها برخی از اجزا مهم رگلاتور گاز مایع هستند و ممکن است توسط تولیدکننده ها و بر اساس نیازهای خاص، اجزا دیگری نیز در طراحی و ساخت این رگلاتورها استفاده شود.

عملکرد

مهمترین وظیفه رگلاتور گاز مایع، تنظیم، کنترل و حفظ فشار گاز مایع در یک محدوده است. زمانی که گاز مایع از مخزن به رگلاتور می رسد، فشار آن بالا است و نیاز به کاهش فشار دارد تا بتوان آن را به صورت ایمن به دستگاه های مصرف کننده (مثل اجاق گاز، آب‌گرمکن و ... ) هدایت کرد. رگلاتور گاز مایع با تعبیه ولوم های تنظیم فشار، امکان تنظیم دقیق فشار را به کاربر می دهند. عملکرد اصلی این رگلاتورها به صورت زیر است:

1. تنظیم فشار

رگلاتور گاز مایع قادر به تنظیم فشار گاز مایع ورودی به مقدار مورد نیاز هستند. فشار ورودی گاز مایع معمولاً بالاست و نیاز به کاهش آن برای استفاده در دستگاه های مختلف مانند اجاق گاز و دستگاه های پخت و پز دارد. رگلاتورها با تنظیم سوپاپ داخلی خود، فشار را به مقدار مورد نیاز و ایمن کاهش می دهند. این مکانیسم، به تغییرات فشار گاز در مخزن واکنش نشان داده و به صورت خودکار فشار خروجی را تنظیم می‌کند.

2. حفاظت از دستگاه ها

رگلاتور گاز مایع علاوه بر تنظیم فشار، نقش حفاظتی نیز دارند. آنها معمولاً دارای سیستم های حفاظتی مانند سوپاپ های ایمنی هستند که در صورت بروز افزایش غیرمجاز فشار، تخلیه گاز را تضمین می کنند و از خطرات احتمالی مانند انفجار جلوگیری می کنند.

3. پایداری فشار

رگلاتور گاز مایع برای حفظ پایداری فشار خروجی طراحی شده اند. آنها قادر به تنظیم جریان گاز ورودی در صورت تغییر فشار ورودی هستند تا فشار خروجی را در محدوده مطلوب نگه دارند.

4. صرفه جویی در مصرف

رگلاتور گاز مایع بهبود کارایی سیستم ها و صرفه جویی در مصرف گاز را تضمین می کنند. آنها با کاهش فشار و جریان گاز، مصرف گاز را کاهش می دهند و از اسیدیته منابع طبیعی حفاظت می کنند.

در کل، عملکرد رگلاتور گاز مایع برای تنظیم و کنترل فشار گازهای مایع ورودی به دستگاه ها، حفاظت از دستگاه ها و صرفه جویی در مصرف گاز است. این رگلاتورها به عنوان یک قطعه اساسی در امنیت و عملکرد صحیح سیستم های گاز مایع مورد استفاده قرار می گیرند.

نکات ایمنی

استفاده نادرست یا نامناسب از رگلاتور گاز مایع می تواند خطراتی را به همراه داشته باشد. برخی از خطرات ممکن عبارتند از:

1. انتخاب نادرست رگلاتور گاز مایع

استفاده از رگلاتور گاز مایع نامناسب و غیر استاندارد باعث تنظیم ناصحیح فشار گاز و ایجاد خطرات احتمالی مانند انفجار یا تماس مستقیم با گاز مایع شود و باید با توجه به نوع و فشار گاز مایع انتخاب شود.

2. نصب و استفاده نادرست

نصب و استفاده از رگلاتور گاز مایع در مکان های خوب تهویه شده و دور از منابع آتش باشد. همچنین، استفاده از لباس های مناسب و استفاده از وسایل ایمنی مانند کلاه، دستکش و عینک محافظ توصیه می شود.

3. عدم نگهداری و تعمیر صحیح

رگلاتور گاز مایع نیاز به نگهداری و تعمیرات دوره ای دارند. عدم توجه به این نکته می تواند باعث کاهش کارایی و عملکرد آنها شود و در نتیجه خطرات بیشتری را به همراه داشته باشد.

4. تأثیر دما بر عملکرد رگلاتور گاز مایع

در مورد رگلاتور گاز مایع، دما نقش مهمی در عملکرد آنها دارد. در دماهای بسیار پایین، گازهای مایع ممکن است به صورت جامد تبدیل شوند و باعث مسدود شدن رگلاتور شوند. همچنین، در دماهای بسیار بالا، ممکن است رگلاتورها دچار خرابی شوند و عملکرد صحیح خود را از دست دهند. بنابراین، در انتخاب و استفاده از رگلاتور گاز مایع، نیاز است دمای محیط را در نظر بگیرید و رگلاتور مناسبی را انتخاب کنید.

5. تأثیر کیفیت رگلاتور بر عملکرد و ایمنی

انتخاب رگلاتورهای با کیفیت و استاندارد از اهمیت بالایی برخوردار است. رگلاتورهای نامناسب و کیفیت پایین ممکن است عملکرد ضعیفی داشته باشند و باعث نشت گاز، افزایش فشار ناگهانی یا تنظیم ناصحیح فشار شوند. بنابراین، قبل از خرید و استفاده از رگلاتورهای گاز مایع، به کیفیت و استانداردهای مربوطه توجه کنید.

6. نگهداری و تعمیرات منظم

برای حفظ عملکرد صحیح رگلاتور گاز مایع، نیاز است به نگهداری و تعمیرات منظم. این شامل تمیز کردن و عیب یابی رگلاتور، تعویض قطعات آسیب دیده و تنظیم مجدد فشار است. عدم توجه به نگهداری و تعمیرات منظم ممکن است باعث کاهش عمر مفید رگلاتور و خطرات احتمالی مانند نشت گاز و انفجار شود.

با رعایت این موارد و استفاده صحیح از رگلاتور گاز مایع، می توانید خطرات مرتبط با استفاده از این نوع گازها را به حداقل برسانید و از ایمنی خود و دیگران محافظت کنید.
