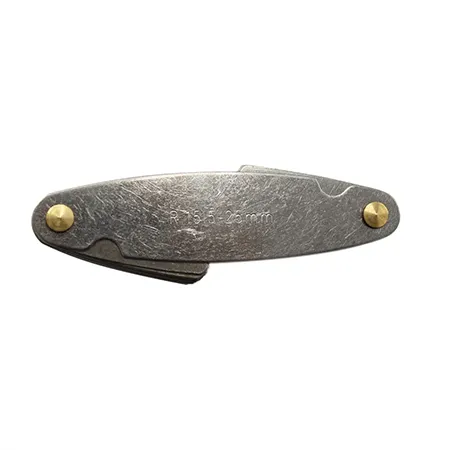

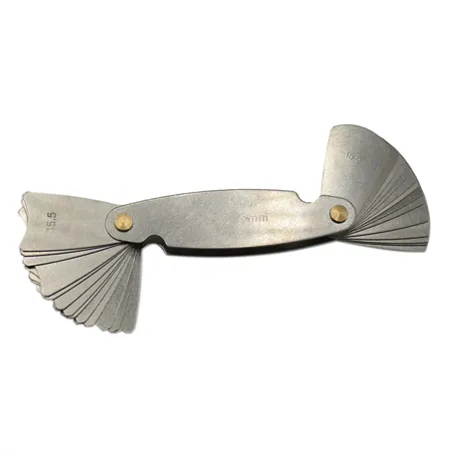

شابلون آر سنج چیست؟
شابلون آر سنج ابزاری دقیق و دستی است که از مجموعه‌ای از تیغه‌های نازک فلزی تشکیل شده است. هر تیغه دارای یک شعاع داخلی (مقعر) یا خارجی (محدب) با اندازه مشخص است که به طور دقیق ماشین‌کاری شده‌اند. هدف اصلی این ابزار، اندازه‌گیری و تطبیق شعاع یک قطعه یا سطح منحنی با تیغه‌های شابلون است.
اجزای شابلون آر سنج
- تیغه‌ها: تیغه‌ها معمولاً از جنس فولاد ضد زنگ یا فولاد سخت‌کاری شده ساخته می‌شوند تا در برابر سایش و خوردگی مقاوم باشند. هر تیغه دارای لبه‌ای با شعاع محدب و مقعر است که اندازه آن روی تیغه حک شده است.
- محفظه نگهدارنده: تیغه‌ها به صورت تاشو در یک محفظه فلزی یا پلاستیکی قرار می‌گیرند که به حمل و نقل آسان و جلوگیری از آسیب به تیغه‌ها کمک می‌کند.
- پیچ قفل‌کننده: برای ثابت نگه داشتن تیغه‌ها در هنگام استفاده به کار می‌رود.
کاربردهای شابلون آر سنج
- کنترل کیفیت: بررسی انطباق شعاع قطعات با استانداردهای مشخص
- طراحی و ساخت قالب: اندازه‌گیری و تنظیم دقیق منحنی‌های قالب
- تراشکاری و ماشین‌کاری: اطمینان از دقت شعاع ابزارها و قطعات
- بازرسی سطوح: تطبیق منحنی قطعات تولیدی با شعاع‌های مورد نظر
نحوه استفاده از شابلون آر سنج
- شعاع تقریبی سطح یا قطعه مورد نظر را تعیین کنید.
- تیغه‌ای با شعاع نزدیک به مقدار تخمین زده شده را انتخاب کنید.
- تیغه را روی سطح منحنی قرار دهید. اگر تیغه کاملاً به سطح مماس باشد، شعاع صحیح را پیدا کرده‌اید. در غیر این صورت، تیغه دیگری با شعاع بزرگ‌تر یا کوچک‌تر را امتحان کنید.
- برای بررسی شعاع داخلی و خارجی، از تیغه‌های مقعر و محدب استفاده کنید.
مزایای شابلون آر سنج
- دقت بالا: اندازه‌گیری شعاع با دقت مناسب
- سهولت استفاده: ابزاری ساده و بدون نیاز به آموزش پیچیده
- مقرون‌به‌صرفه: هزینه کمتر نسبت به ابزارهای دیجیتال
- قابلیت حمل: وزن کم و طراحی جمع و جور
محدودیت‌ها و نکات مهم
- دقت نسبی: برای اندازه‌گیری‌های تقریبی مناسب است.
- حفظ و نگهداری: جلوگیری از زنگ‌زدگی و تغییر شکل تیغه‌ها
- محدوده شعاع: هر شابلون دارای محدوده خاصی از شعاع است.
انواع شابلون آر سنج
- شابلون‌های استاندارد: برای اندازه‌گیری شعاع‌های رایج
- شابلون‌های سفارشی: برای کاربردهای خاص با شعاع‌های خاص
- شابلون دیجیتال: دارای قابلیت نمایش شعاع به صورت دیجیتال
خرید شابلون آر سنج
برای خرید شابلون آر سنج با کیفیت بالا و قیمت مناسب، می‌توانید به سایت فارا مراجعه کنید.فروشگاه فارا، یکی از معتبرترین فروشگاه های آنلاین ابزارآلات صنعتی در ایران است که شابلون آر سنج را با بهترین کیفیت و قیمت عرضه می کند.
