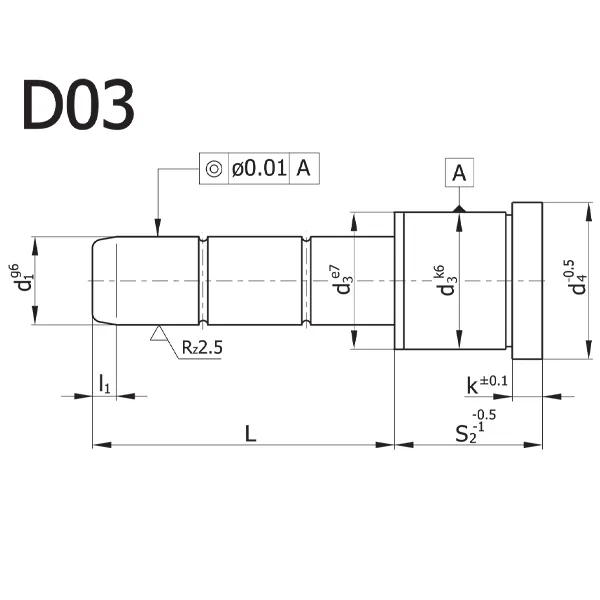

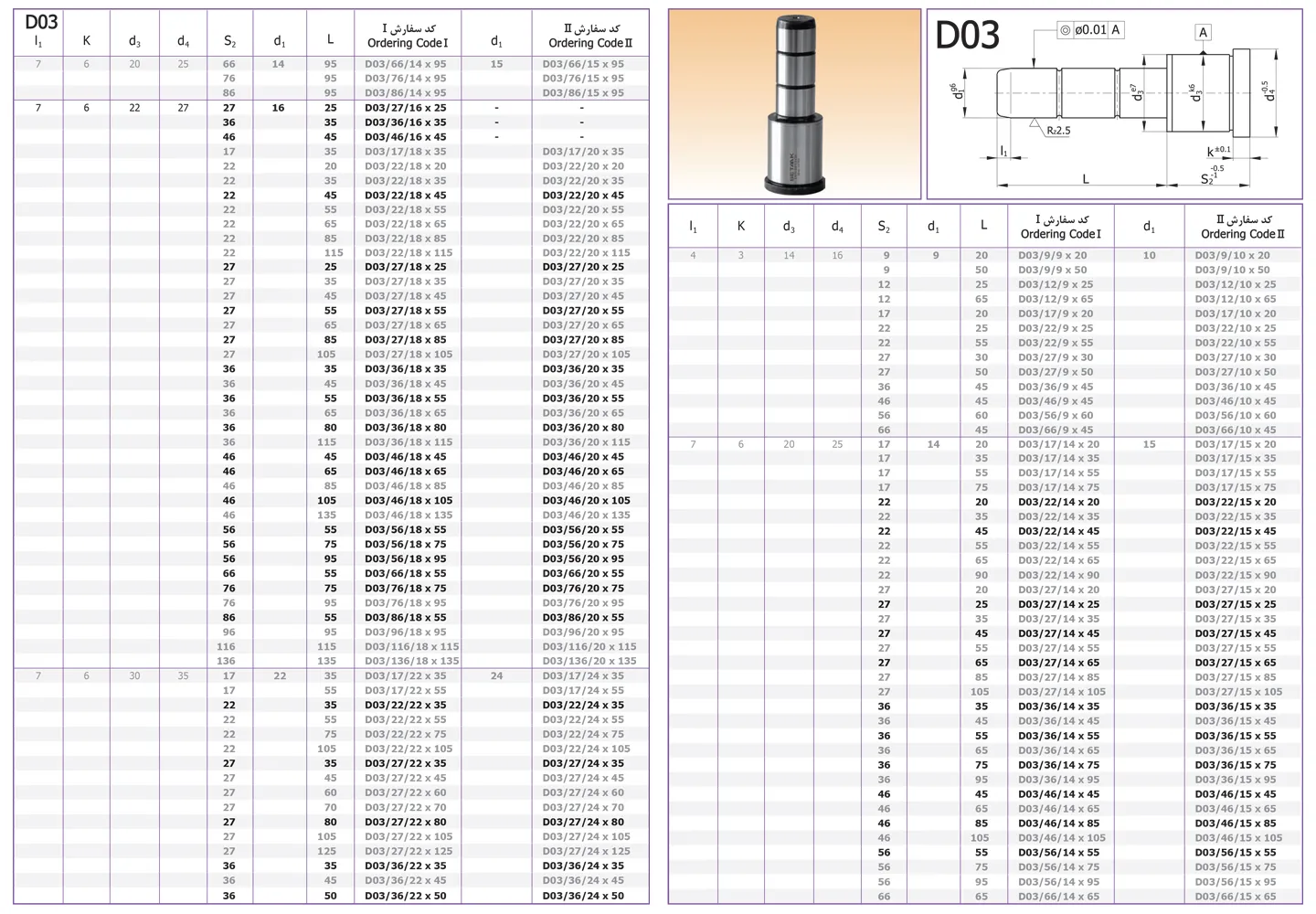

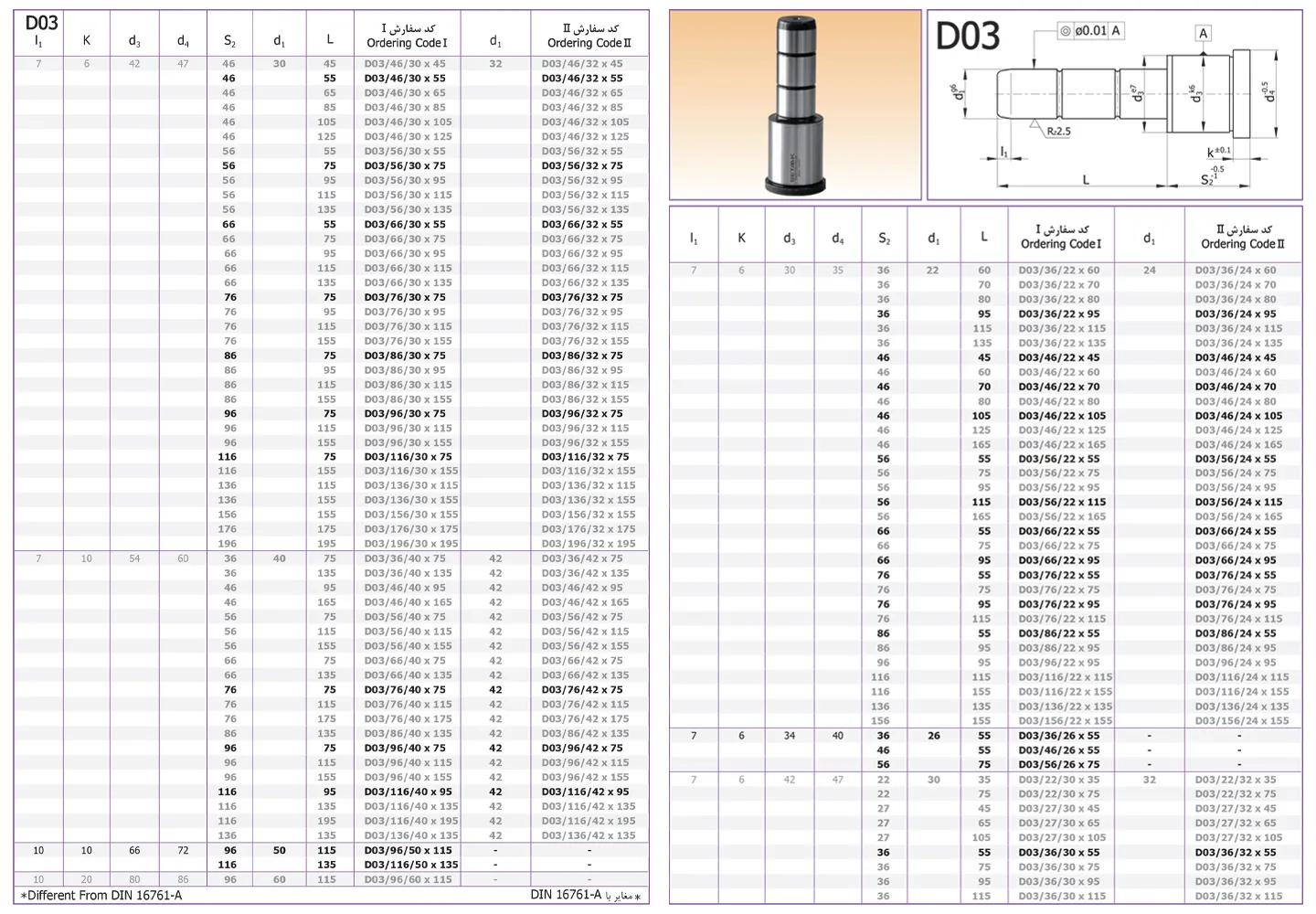

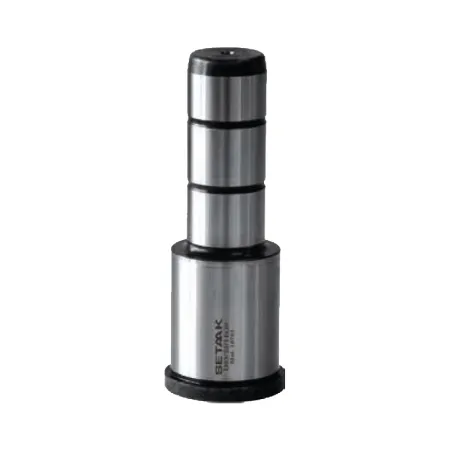

میله راهنما ستاک مدل D03

میله راهنما قالب

میله راهنما یکی از قطعات حیاتی در صنعت قالب سازی است که وظیفه اصلی آن هدایت و راهنمایی دقیق دو بخش قالب (فک قالب) به منظور تولید قطعات با کیفیت و دقیق می باشد. در ادامه به بررسی جامع این قطعه مهم، انواع آن، جنس، کاربرد و نحوه ساخت آن می پردازیم.

اهمیت میله راهنما در قالب

همانطور که از نام آن پیداست، میله راهنما قالب نقش کلیدی در هدایت فک های قالب و قرارگیری صحیح آنها روی یکدیگر دارد. این امر از اهمیت بالایی برخوردار است، چرا که کوچکترین خطا در قرارگیری فک ها می تواند منجر به تولید قطعاتی معیوب و بدون کیفیت شود.

جنس و ویژگی های میله راهنما

میله راهنما قالب به دلیل تحمل فشار و سایش بالا، معمولا از جنس فولاد سختکاری شده ساخته می شود. این جنس علاوه بر مقاومت بالا در برابر ضربه و سایش، از طول عمر بالایی نیز برخوردار است. سطح میله راهنما نیز باید صاف و صیقلی باشد تا حرکت روان و بدون اصطکاک فک ها روی یکدیگر تضمین شود.

انواع میله راهنما

میله های راهنما بر اساس نوع کاربرد و طراحی قالب، در انواع مختلفی تولید می شوند. برخی از رایج ترین انواع آن عبارتند از:

• میله راهنمای ساده: این نوع میله راهنما، استوانه ای شکل و بدون هیچگونه پله یا شیار است.
• میله راهنمای پله دار: این نوع میله راهنما دارای یک یا چند پله در طول خود است که به منظور افزایش دقت و استحکام بیشتر مورد استفاده قرار می گیرد.
• میله راهنمای زاویه دار (پین کج): این نوع میله راهنما به صورت زاویه دار روی کفشک نصب می شود و در قالب هایی که نیاز به حرکت زاویه ای فک ها دارند، کاربرد دارد.

اهمیت و کاربرد میله راهنما

همانطور که از نام آن پیداست، میله راهنما قالب نقش کلیدی در هدایت فک های قالب و قرارگیری صحیح آنها روی یکدیگر دارد. این امر از اهمیت بالایی برخوردار است، چرا که کوچکترین خطا در قرارگیری فک ها می تواند منجر به تولید قطعاتی معیوب و بدون کیفیت شود. به همین دلیل، استفاده از قطعاتی که بتوانند این دقت و کیفیت را تضمین کنند، از اهمیت ویژه ای برخوردار است. میله و بوش راهنما، از جمله قطعات کلیدی در قالب سازی هستند که نقش مهمی در دستیابی به این هدف ایفا می کنند.

• دقت بالا در تولید قطعات: استفاده از میله و بوش راهنما، دقت بالایی در تولید قطعات را تضمین می کند. این امر به ویژه در تولید قطعات پیچیده و حساس که نیاز به تلرانس های دقیق دارند، از اهمیت بیشتری برخوردار است.
• افزایش طول عمر قالب: با کاهش اصطکاک و سایش بین فک های قالب، استفاده از میله و بوش راهنما، طول عمر قالب را افزایش می دهد و از هزینه های تعمیر و نگهداری آن می کاهد.
• سهولت در استفاده: استفاده از این دو قطعه، فرایند قالب گیری را تسهیل کرده و سرعت تولید را افزایش می دهد.
• جلوگیری از آسیب دیدن قالب: با ایجاد یک مسیر دقیق و مشخص برای حرکت فک ها، از آسیب دیدن قالب در هنگام بسته شدن و باز شدن جلوگیری می شود.

نحوه ساخت میله راهنما

برای ساخت میله راهنما ابتدا قطعه فولادی مورد نظر را با استفاده از دستگاه تراش به شکل استوانه ای در می آورند. سپس با استفاده از دستگاه سنگ زنی، سطح آن را صاف و صیقلی می کنند. در صورت نیاز، پله ها یا شیارهای مورد نظر را نیز با استفاده از دستگاه فرز یا CNC روی آن ایجاد می کنند. در نهایت، قطعه را سختکاری می کنند تا مقاومت آن در برابر سایش و ضربه افزایش یابد.

نکات مهم در استفاده از میله راهنما

• روانکاری: برای افزایش طول عمر و بهبود عملکرد میله راهنما، لازم است که به طور منظم آن را روانکاری کنید.
• بازرسی: میله راهنما را به طور دوره ای بررسی کنید و در صورت مشاهده هرگونه آسیب یا خوردگی، آن را تعویض کنید.
• نصب صحیح: میله راهنما باید به صورت کاملا عمودی و محکم روی کفشک نصب شود.

خرید میله راهنما

برای خرید میله راهنما با کیفیت و قیمت مناسب، می توانید به سایت فروشگاه فارا صنعت مراجعه کنید. این سایت ارائه دهنده انواع قطعات قالب های تزریق در ابعاد و جنس های مختلف می باشد.
